Τα υβριδικά οχήματα ανάλογα με το σύστημα τους χρησιμοποιούν το σύστημα υψηλής τάσης για την εκκίνηση του βενζινοκινητήρα. Εάν η μπαταρία 12 volt είναι αποφορτισμένη, το σύστημα υψηλής τάσης δεν λειτουργεί, οπότε μπορεί να υπάρχει ανάγκη εκκίνησης με βοηθητική μπαταρία σε αυτά τα αυτοκίνητα.

ΠΡΟΣΟΧΗ: Σε μια τέτοια περίπτωση θα πρέπει να τηρούνται οι ειδικές τεχνικές οδηγίες του κατασκευαστή εάν υπάρχουν.

Στην συνέχεια αναφέρεται σαν παράδειγμα η εκκίνηση με βοηθητική μπαταρία σε όχημα Lexus RX400h.

Το Lexus RX400h έχει μια μπαταρία που βρίσκεται κάτω από το καπό του κινητήρα. Είναι τοποθετημένη στην δεξιά (επιβάτη) πλευρά του χώρου του κινητήρα πίσω από το συγκρότημα του δεξιού μπροστινού προβολέα.

Το RX400h χρησιμοποιεί το σύστημα υψηλής τάσης για την εκκίνηση του βενζινοκινητήρα. Εάν η μπαταρία 12 volt είναι αποφορτισμένη, το σύστημα υψηλής τάσης δεν λειτουργεί, οπότε μπορεί να υπάρχει ανάγκη εκκίνησης με βοηθητική μπαταρία σε αυτά τα αυτοκίνητα.
Οι παρακάτω διαδικασίες εκκίνησης με βοηθητική μπαταρία πρέπει να εφαρμοστούν κατά την παροχή βοήθειας σε ένα Lexus RX400h:

• Ποτέ μη χρησιμοποιήσετε εξοπλισμό εκκίνησης με βοηθητική μπαταρία που υπερβαίνει την κανονική τάση του συστήματος φόρτισης των 12-volt.
• Βεβαιωθείτε ότι όλα τα ηλεκτρικά αξεσουάρ και ο διακόπτης ανάφλεξης είναι κλειστά (OFF) πριν τη σύνδεση των καλωδίων βοηθητικής μπαταρίας ή ενός κιβωτίου σύνδεσης στο αποφορτισμένο αυτοκίνητο.
• Εάν χρησιμοποιείτε καλώδια βοηθητικής μπαταρίας, εκτελέστε τις συνδέσεις με την παρακάτω σειρά:

1. Συνδέστε το θετικό (+) καλώδιο της βοηθητικής μπαταρίας στον θετικό πόλο της μπαταρίας του αποφορτισμένου αυτοκινήτου και στον θετικό (+) πόλο του αυτοκινήτου με την βοηθητική μπαταρία ή του κιβωτίου σύνδεσης.
2. Συνδέστε το αρνητικό (-) καλώδιο της βοηθητικής μπαταρίας στον αρνητικό πόλο της μπαταρίας του αυτοκινήτου με την μπαταρία ενίσχυσης. (Υπερπηδήστε αυτό το βήμα εάν χρησιμοποιείτε ένα κιβώτιο σύνδεσης.)
3. Συνδέστε το αρνητικό (-) καλώδιο σε μια καλή γείωση στον κινητήρα του αποφορτισμένου αυτοκινήτου.

ΣΗΜΕΙΩΣΗ: Μπορεί να χρειαστεί να αφαιρέσετε το διακοσμητικό κάλυμμα του κινητήρα για να αποκτήσετε πρόσβαση σε μια καλή θέση σύνδεσης.

Αφήστε την αποφορτισμένη μπαταρία να φορτίσει για μερικά λεπτά πριν επιχειρήσετε να βάλετε μπροστά το αυτοκίνητο. Επειδή το σύστημα υψηλής τάσης στην πράξη ξεκινά τον βενζινοκινητήρα, μπορεί να μην εκτελεστεί κανένα “μιζάρισμα”. Οι υπολογιστές σε αυτό το αυτοκίνητο αποφασίζουν εάν πρέπει ή δεν πρέπει ο βενζινοκινητήρας να πάρει μπροστά για να φορτίσει τη μπαταρία υψηλής τάσης που με τη σειρά της φορτίζει τη μπαταρία 12 volt μέσω μιας σύνδεσης στο συγκρότημα αναστροφέα/μετατροπέα του συστήματος.

ΣΗΜΕΙΩΣΗ: Συνήθως το RX400h κινείται στις χαμηλές ταχύτητες και με την όπισθεν με ηλεκτρική ισχύ μόνο.

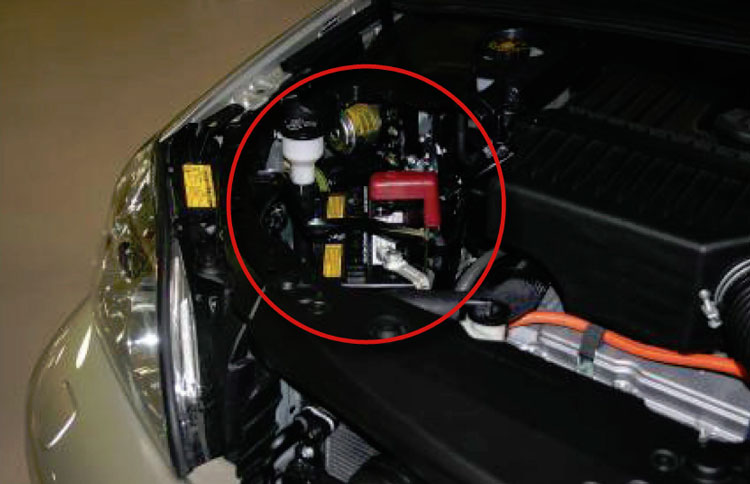

Μπαταρία χαμηλής τάσης υβριδικού οχήματος

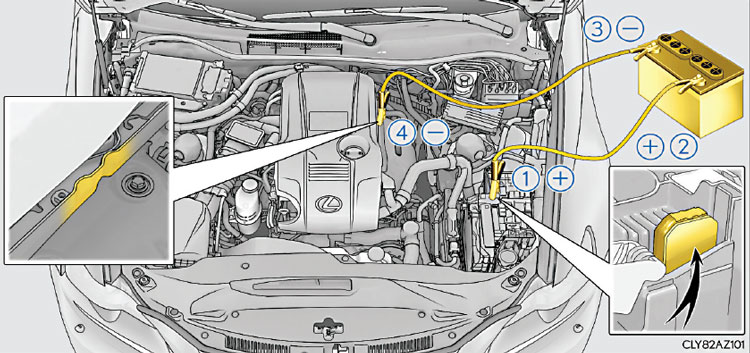

Συνδεσμολογία για εκκίνηση με βοηθητική μπαταρία

Το ηλεκτρικό σύστημα υψηλής τάσης στο Lexus 400h είναι παρόμοιο ως προς τη σχεδίαση με αυτό των άλλων αυτοκινήτων που υπάρχουν στην αγορά και έχουν κατασκευαστεί από την Toyota. Το σύστημα χρησιμοποιεί μια μπαταρία αποθήκευσης υψηλής τάσης η οποία βρίσκεται κάτω από την περιοχή του πίσω καθίσματος και έχει μια τάση των 288 VDC. Η ηλεκτρική καλωδίωση υψηλής τάσης βρίσκεται κάτω από το αυτοκίνητο και διατρέχει την απόσταση από τη συστοιχία μπαταριών μέχρι τον μετατροπέα/αναστροφέα που βρίσκεται κάτω από το καπό όπου το ρεύμα 288 VDC μετατρέπεται σε 650 V AC για την τροφοδοσία των ηλεκτροκινητήρων κίνησης.

Το μπροστινό συγκρότημα του ηλεκτροκινητήρα κίνησης είναι ενσωματωμένο στο κιβώτιο ταχυτήτων κάτω από το καπό και το πίσω βρίσκεται στο πίσω διαφορικό στον πίσω άξονα. Επιπρόσθετα της καλωδίωσης υψηλής τάσης προς το κιβώτιο ταχυτήτων κάτω από το καπό του κινητήρα, το Lexus RX400h χρησιμοποιεί επίσης έναν ηλεκτρικά κινούμενο συμπιεστή κλιματισμού που τροφοδοτείται από το ηλεκτρικό σύστημα υψηλής τάσης καθώς και το ηλεκτρικά υποβοηθούμενο σύστημα διεύθυνσης.

ΣΗΜΕΙΩΣΗ: Όλες οι καλωδιώσεις Υψηλής Τάσης περικλείονται σε έναν πλαστικό βρόγχο με έντονο πορτοκαλί χρώμα ώστε να είναι εύκολη η αναγνώρισή τους. Για τη δικιά σας ασφάλεια, αποφύγετε την επαφή με τον βρόγχο που έχει έντονο πορτοκαλί χρώμα όταν αυτό είναι δυνατόν.

ΠΡΟΣΟΧΗ: Τα περισσότερα από τα εξαρτήματα υψηλής τάσης βρίσκονται κάτω από αφαιρούμενες πλαστικές επιφάνειες, ορισμένες εκ των οποίων έχουν ενσωματωμένους μικροδιακόπτες που απενεργοποιούν το σύστημα υψηλής τάσης όταν μετακινηθούν. Όλα τα συστήματα υψηλής τάσης διαθέτουν διάφορα επίπεδα ασφαλείας για να αποτραπεί ο τραυματισμός των ανθρώπων που είτε εκτελούν εργασίες σε αυτά είτε τα λειτουργούν. Εάν διασπαστεί κάποιο όριο κάποιου επιπέδου ασφαλείας σε αυτά τα αυτοκίνητα, το σύστημα υψηλής τάσης τίθεται εκτός λειτουργίας, οπότε ο κίνδυνος τραυματισμού σε πρόσωπα που έχουν σχέση με αυτά τα αυτοκίνητα να είναι πολύ χαμηλός.

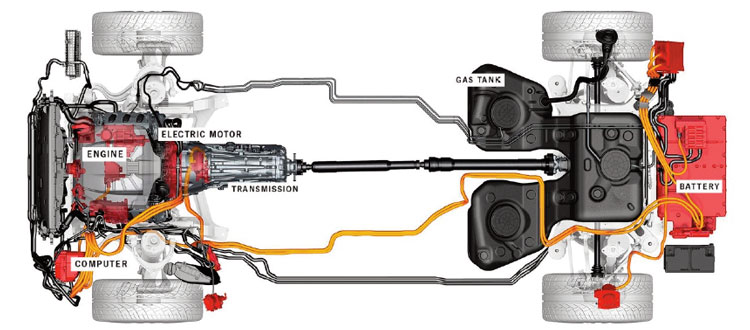

Ηλεκτρική διάταξη εξαρτημάτων και μηχανισμών Porsche hybrid …
